電加熱管

一、電加熱管簡介：

1.電加熱管概述

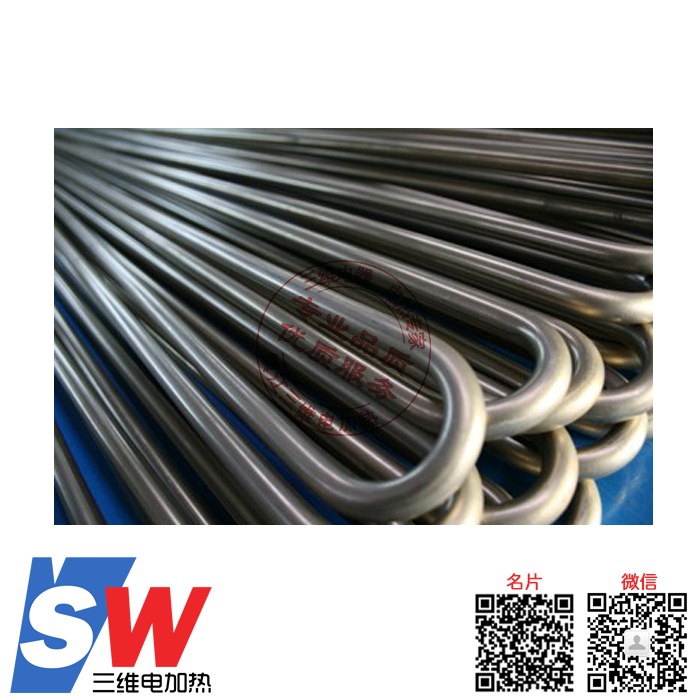

電加熱管由金屬管、螺旋狀電阻絲及導熱性好、絕緣性好的結晶氧化鎂粉等組成，適用于加熱空氣、油、水、化學介質、熱壓模，熔化鹽、堿及低熔點合金等。具有熱效率高、使用壽命長、機械強度高、安裝方便、安全可靠等特點。

電加熱管結構簡圖，管狀電熱元件可根據需要加工成U型、波浪型、螺旋型、直桿型等形狀。元件截面則可分圓形、橢圓形、矩形、三角形等類別。元件分單端或雙端接線，每端有1～3根接線棒。

2.電加熱管三相接法

380伏三相四線電路中，任意兩根火線之間的電壓都是380伏，任意一根火線與零線之間都可以組成220伏。這個系統可以形成三種電源：即單相220伏電源，單相380伏電源，三相380伏電源，第一種家用比較多，第三種工廠里電機類用得多，第二種用得少，只有交流電焊機經常用到單相380伏電源。

在耐高溫不銹鋼無縫管內均勻地分布高溫電阻絲，在空隙部分致密地填入導熱性能和絕緣性能均良好的結晶氧化鎂粉，這種結構不但先進，熱效率高，而且發熱均勻，當高溫電阻絲中有電流通過時，產生的熱通過結晶氧化鎂粉向金屬管表面擴散，再傳遞到被加熱件或空氣中去，達到加熱的目的。

三、電加熱管的特點：

1、大部分熱風在箱內循環，熱效率高，節約能源。

2、利用強制通風作用，箱內設有可調式分風板，物料干燥均勻。熱源可采用蒸汽、熱水、電、遠紅外，選擇廣泛。

3、整機噪音小、運轉平穩。溫度自控，安裝維修方便。

4、適用范圍廣，可干燥各種物料，是通用干燥設備。

應用范圍：熱風循環烘箱適用于制藥、化工、食品、農副產品、水產品、輕工、重工等行業物料及產品的加熱固化、干燥脫水。如原料藥、中藥、中藥飲片、浸膏、粉劑、顆粒、沖劑、水丸、包裝瓶、顏料、染料、脫水蔬菜、瓜果干、香腸、塑料樹脂、電器原件、烘漆等。

四、電加熱管的使用注意事項：

1、元件允許在下列條件下工作: A．空氣相對濕度不大于95%，無爆炸性和腐蝕性氣體。 B．工作電壓應不大于額定值的1.1倍，外殼應有效接地。 C．絕緣電阻≥1MΩ 介電強度:2KV/1min.

2、電熱管應做好定位固定,有效發熱區必須全部浸入液體或金屬固體內，嚴禁空燒。發現管體表面有水垢或結碳時，應及時清除干凈再用，以免影晌散熱而縮短使用壽命。

3、加熱易熔金屬或固態硝鹽、堿、瀝清、石臘等時，應先降低使用電壓，待介質熔化后，才能升至額定電壓。

4、加熱空氣時元件應交叉均勻排列，使元件有良好的散熱條件，使流過的空氣能充分加熱。 5、加熱硝鹽時應考慮安全措施，預防爆炸事故。

6、接線部分應放在保溫層外面，避免與腐蝕性、爆炸性介質、水份接觸;引接線應能長期承受接線部分的溫度及加熱負載，接線螺絲緊固時應避免用力過猛。

7、元件應存放在干燥處，若因長期放置絕緣電阻低于1MΩ時，可在200℃左右的烘箱中干燥，或降低電壓通電加熱，直至恢復絕緣電阻。

8、電熱管出線端的氧化鎂粉，在使用場所避免受到污染物與水分滲入，防止漏電事故的發生。
